Tipos de Purgas – Pros, contras y precios

Cuando nos enfrentemos al reto de realizar una instalación de aire comprimido, tanto instaladores como clientes finales deberán estudiar bien las distintas opciones de evacuación de condensados de la línea teniendo en cuenta una serie de variables. Como introducción, antes de ver los distintos tipos de purgas que se ofrecen en el mercado, detallaremos algunas de dichas variables a continuación:

Inversión total de la instalación, más el plazo de amortización presupuestado de la misma. Elegir un buen sistema de purgado puede ser que incremente los costes iniciales de la instalación, pero también provocará que a corto y medio plazo sea sin lugar a dudas la mejor decisión en términos económicos.

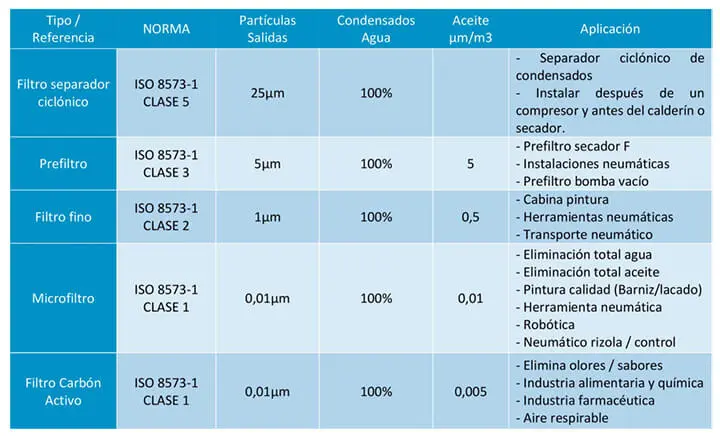

Calidad de aire requerida ó deseada. Nuestra instalación podrá tener una calidad de aire según las distintas normativas o necesidades atendiendo a la actividad o usos de aplicación. A modo explicativo, adjuntamos tabla donde se observan las distintas opciones de filtraje, con su normativa y cantidad de aceite asociados:

Atendiendo entonces a la calidad de aire que se necesite, la instalación exigirá incluir de «serie» distintos elementos de filtraje que ya dispondrán, en la mayoría de casos, de sus propios componentes de evacuación de excedentes manuales.

Opciones de mantenimiento. Se tendrá que estudiar previamente también la disponibilidad de nuestro equipo humano para realizar las tareas de mantenimiento del equipo. La experiencia nos dice que este punto es de los más olvidados, cuando al mismo tiempo es el que mayor gasto a medio y largo plazo genera. Los sistemas de purgado que requieren de la intervención de personas incrementan los riesgos de que dicha limpieza no se lleve a cabo, o incremente gastos extraordinarios en términos de eficiencia de la instalación. Estudiaremos en cada tipo de purga sus pros y sus contras en este sentido.

TIPOS DE PURGAS DE CONDENSADO

Los links y productos que pondremos de ejemplo a continuación pertenecen a la marca Jender. Después de 10 años trabajando juntos, en Suministros Intec confiamos en Jender como la mejor opción calidad-precio para su instalación de aire comprimido.

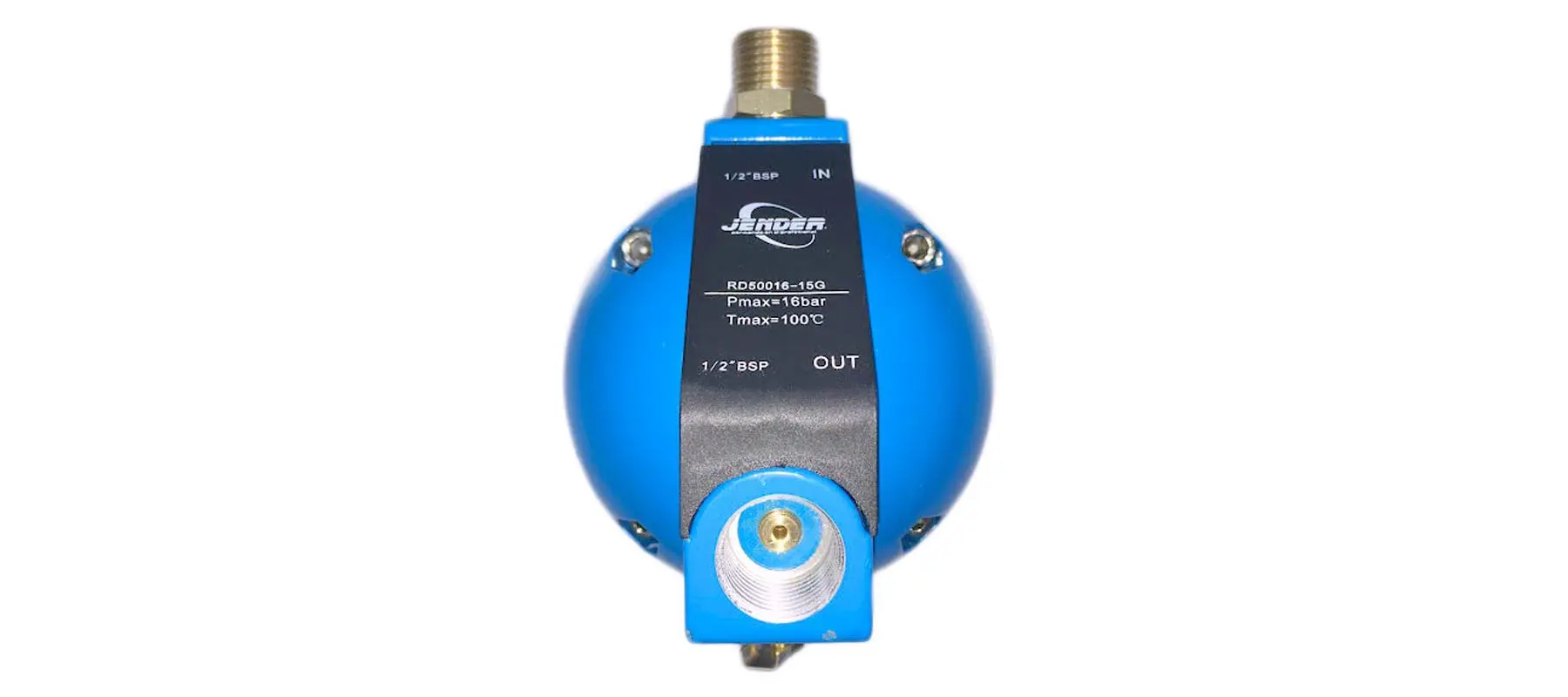

Purga de boya.

La purga de condensados tipo boya se utiliza cuando se generan gran cantidad de condensados. Su funcionamiento mecánico trabaja cuando el nivel de condensados excede el nivel de descarga; la boya sube, se abre la boca de descarga y se vacía el condensado. Podemos utilizar filtros, calderines, y filtros separadores de forma automática. Este tipo de purga asegura un funcionamiento fiable de hasta 20bar e incluye una purga manual aparte.

Pros. Es el tipo de purga más económico. Respecto al purgado manual, actúa de forma autónoma sin tener que activarla manualmente.

Contras. Al ser un funcionamiento mecánico, la suciedad que se genera en calderines, filtros o la propia instalación puede alterar el buen funcionamiento de la boya.

En este punto pueden ocurrir dos situaciones igual de problemáticas; o bien la boya no abre, en cuyo caso la acumulación de condensados podría llegar incluso a las máquinas, provocando averías severas, o por el contrario la boya se puede quedar abierta de forma permanente, provocando una constante pérdida de aire y por consecuencia un gasto en consumo de la instalación hasta que se detecte la avería. (Estos inconvenientes se producen en todas las marcas y fabricantes, siendo un factor propio del sistema)

Purga de boya Jender

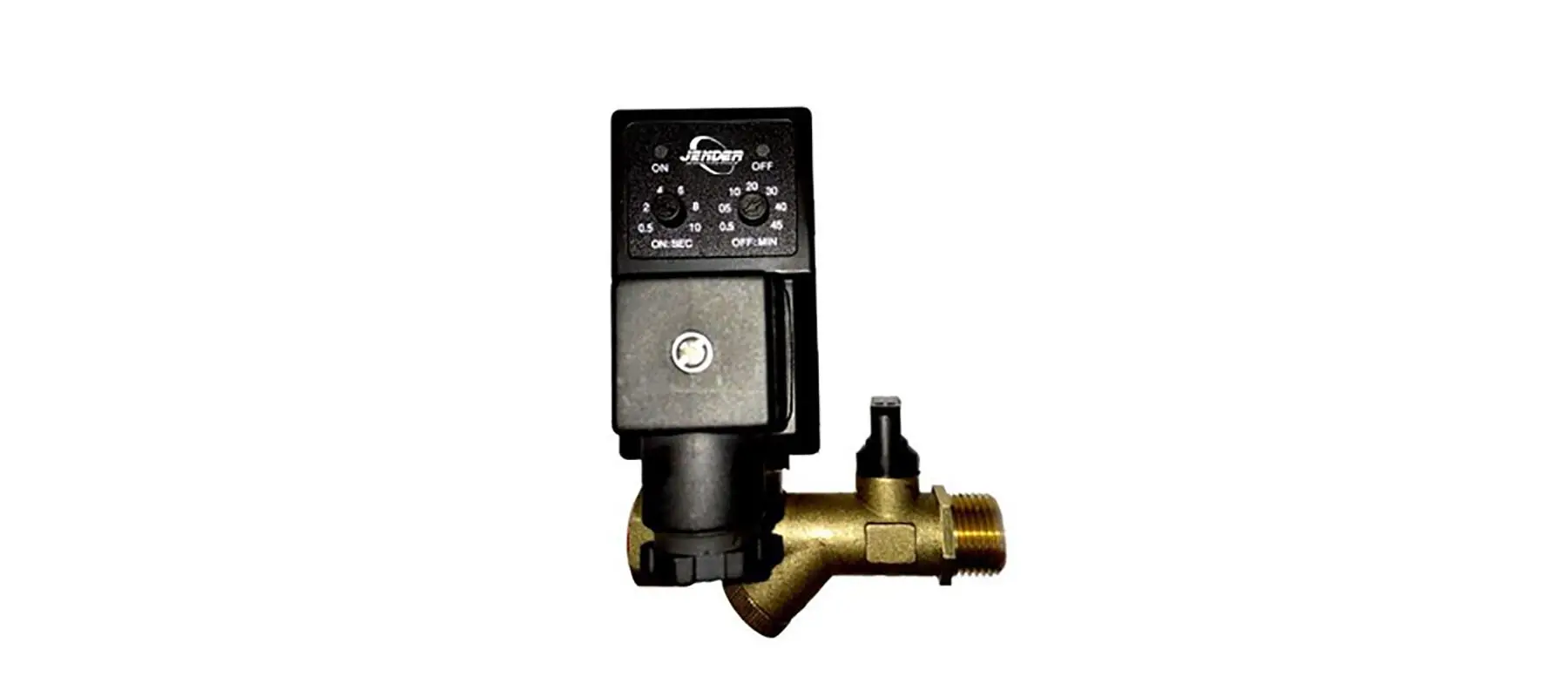

Purga temporizada.

Este tipo de purga lleva un programador inteligente programable en tiempo y frecuencia de purgado. Está compuesta de un temporizador programable, una electroválvula para descarga de condensados en la cual el propio cuerpo de la válvula incorpora un filtro de condensados evitando posibles averías en el cierre de la válvulas más la válvula de corte. De esta manera conseguimos un montaje muy compacto.

Pros. No requiere de intervención humana. Fácil programación manual de apertura/cierre. Tamaño reducido.
Contras. La formación de condensados se generan acorde al punto de rocío ambiental, siendo éste distinto dependiendo de las condiciones meteorológicas, horas del día, etc.

Por lo que resulta imposible programar este tipo de purga para que no actúe en determinadas ocasiones de forma innecesaria, provocando pequeñas pérdidas de aire, ocasionando un coste energético irreparable. (Estos inconvenientes se producen en todas las marcas y fabricantes, siendo un factor propio del sistema)

Purga temporizada Jender

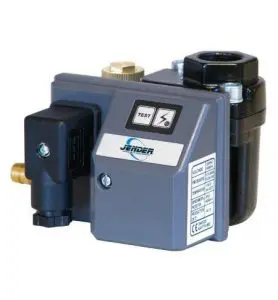

Purga capacitiva.

Las purgas capacitivas funcionan mediante un sistema electrónico de sensores, que vacía automáticamente cuando detecta que los condensados llegan a un determinado nivel. Este sistema aprovecha la presión del circuito para su evacuación, y mediante su diseño consigue realizar esta acción con nivel cero de pérdida de aire. Además, incluye un botón de «Test» con el que sabremos si la válvula funciona correctamente, siendo ésta la única avería posible de este funcionamiento plenamente autónomo.

Pros. Gracias a su ingeniería, este proceso se realiza sin la pérdida de aire por parte del circuito, lo que posiciona a la purga capacitiva como la opción autónoma más eficiente y rentable en el tiempo. No necesita programación. Sin ruidos de descarga.

Contras. Coste inicial superior respecto al resto de opciones. Aunque encasillemos este apartado dentro de las contras su sistema provoca que el ahorro generado haga que la amortización de su coste se produzca de forma casi inmediata.

De ahí que a este tipo de purgas, dentro del lenguaje coloquial del sector, se les conozca como «las purgas que se pagan solas».
